제목: Electric Linear Actuator 를 이용한 안테나 up & down

작성자: K6JSP
Updated on 09/08/2019

안녕하세요! K6JSP 입니다.

HOA 때문에 Stealth Antenna 위주로 스테이션을 운영하고 있습니다.

저희 집이 근래에 지어진 집이여서 그런지 Attic 지붕에 은박지로된 단열재가 설치 되어 있으며, 지분 한쪽면은 Solar Panel 자리를 잡고 있어 Attic 안에 Antenna 설치 하여 TX/RX 하는것 자체가 다른집 보다 어려운 상황입니다.

안테나를 밖으로 조금이라도 나가게 한다면 2m/70cm 운영하기에 원활할듯 하여 밖으로 나갈 방법을 찾던중 PVC 연결된 하수구 환기구를 잘라서 사용을 하기로 하였습니다

2Inch 짜리 PVC 파이프 배관 중간을 과감히 절단, 형태로 배관형태를 변경 그밑에 부분을 통해 안테나를 넣어 지붕 밖으로 내보내는 계획을 짰습니다.

또한 안테나를 항시 밖으로 내보내고 있으면, HOA 발각 될듯 하여, 높낮이를 조정할때 사용되는 Electric Actuator 사용하여 안테나와 연결한 Actuator Wireless remote kit 연결시켜 Attic 올라가지 않아도 밑에서 컨트롤 가능하게끔 기계 들을 연결 시켰습니다.

설치된 안테나 : 5.6ft Diamond X50 Vertical Antenna

Electric Linear Actuator 32 Inches. $100

Eco-Worthy Wireless Controller : $21

24V DC Power Supply : $25



PVC Coupling : 5pcs $15

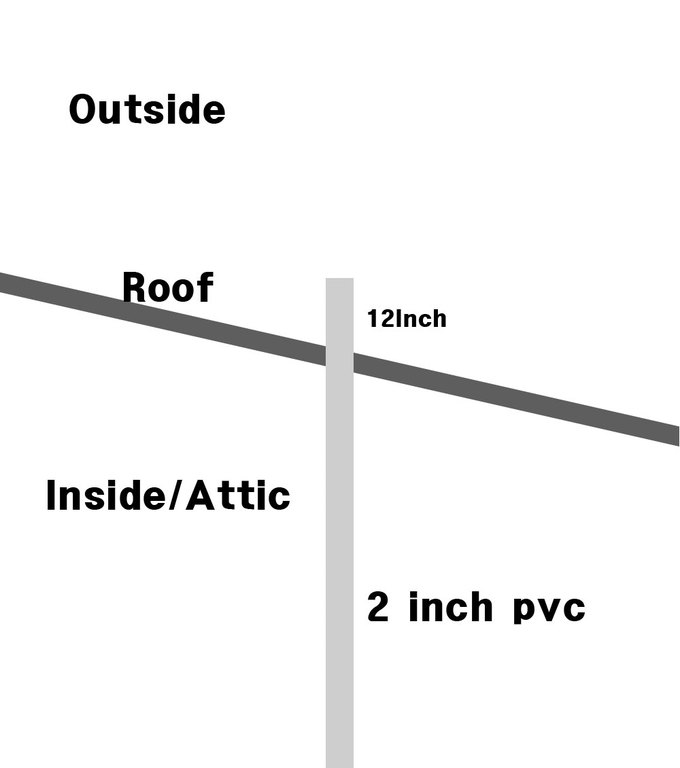

1. 설치전

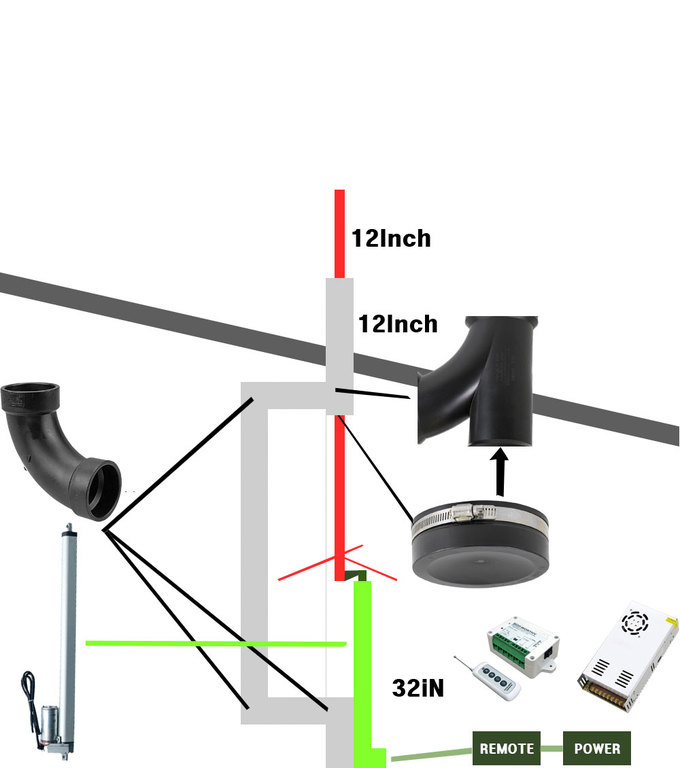

2. 설치후 (Linear Actuator Down)

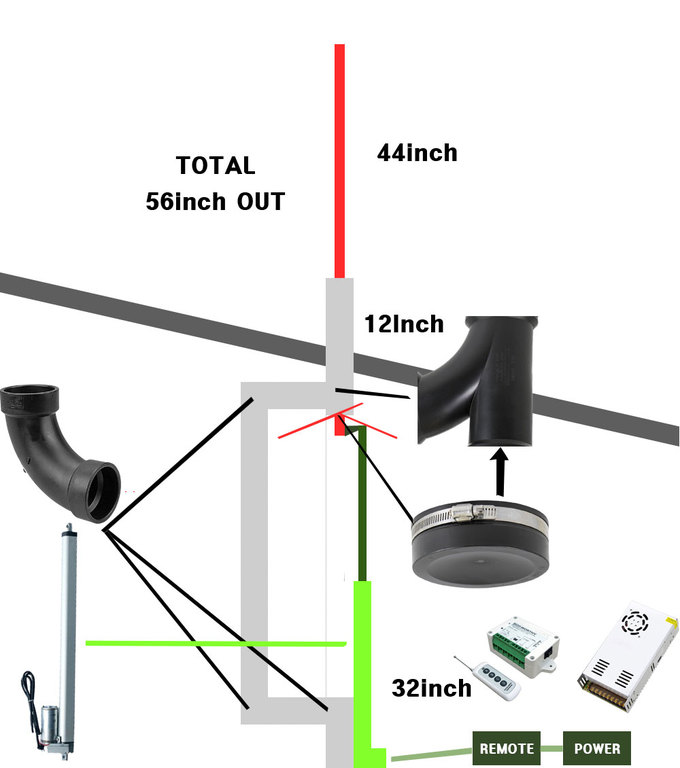

3. 설치후 (Linear Actuator UP)



4. Video

5. 구입한 제품 링크

   a. Electric Linear Actuator & Mounting Bracket Set : https://www.amazon.com/dp/B01NBFSFRX/ref=cm_sw_em_r_mt_dp_U_KXDDDb1WWEAH

https://www.amazon.com/dp/B06XCVXB76/ref=cm_sw_em_r_mt_dp_U_Q.DDDbKQMYXMY

   b. Wireless Motor Controller : https://www.amazon.com/dp/B079K8D3YK/ref=cm_sw_em_r_mt_dp_U_16DDDbGT7G9P6

   c. 24V DC Power Supply : https://www.amazon.com/SHNITPWR-Switching-Converter-Transformer-Security/dp/B07TWW8Q73/ref=sr_1_6?keywords=SHNITPWR+24V+DC+Power+Supply&qid=1568006013&s=electronics&smid=A2QEP0IMOO32F1&sr=1-6
