GPS Clock Kit 를 소개 합니다

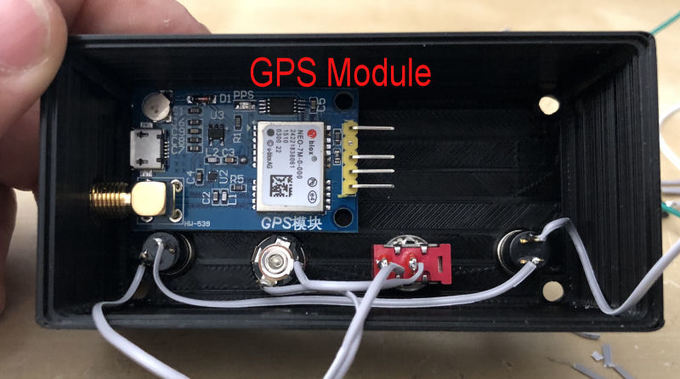

HF QSO 할때  무전기를 키면 자동으로 UTC , Local Time이 나오는 GPS 시계가  있으면 좋겠다...라는 생각을 해 본적이 있었습니다.  Website 에 들어가서 찾아봤는데 GPS 시계 가격이 너무 비싸서  포기하고 있던중에   5W CW Transceiver Kit 를 만드는QRP Lab에서 GPS Clock kit를 판매하는 것을 알게 됐고 바로 주문을 해서 만들어 봤습니다.  그런데 Digital Clock은 비교적 사이즈가 작은데 GPS 가 너무 커서 Drone 에 사용하는 소형GPS Module 을 주문해서 만들어 봤습니다.

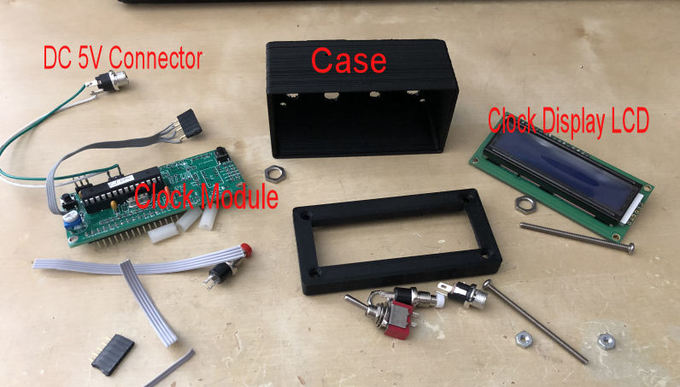

Size도 작고 가격도 저렴해서 실용적이라고 생각되서 KARA 회원 여러분께 소개 하려고 합니다.  Kit 조립은 간단 하고  조립시간은  30분에서 1 시간 정도 소요 됩니다.

Website : http://qrp-labs.com/clockn.html

GPS : http://qrp-labs.com/qlg1.html

Mini GPS module(Amazon): $26 -Expernal antenna 포함

https://www.amazon.com/gp/product/B01MRNN3YZ/ref=oh_aui_detailpage_o04_s00?ie=UTF8&psc=1

Mini GPS module (ebay) : $10

https://www.ebay.com/itm/NEO-7M-GPS-Module-Satellite-Positioning-for-Arduino-STM32-C51-Replace-NEO-6M-TOP/182732932504?ssPageName=STRK%3AMEBIDX%3AIT&_trksid=p2057872.m2749.l2649

GPS Antenna (SMA) :

https://www.amazon.com/Active-Antenna-Aerial-Connector-Navigation/dp/B01KDH43WK/ref=sr_1_6?s=electronics&ie=UTF8&qid=1530993475&sr=1-6&keywords=gps+antenna+sma

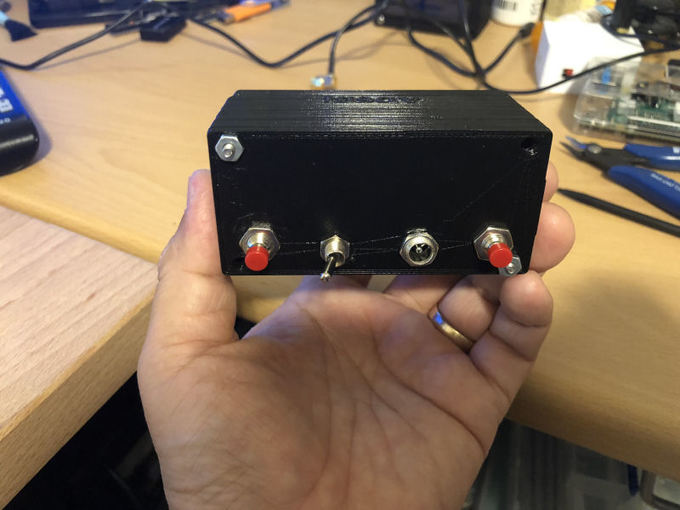

Case 는 3 D Printer 로 제작.

제작비용: $35 ~ $48

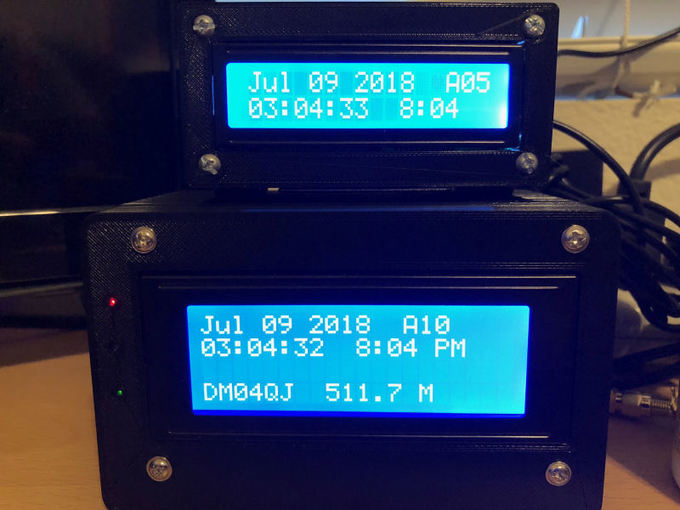

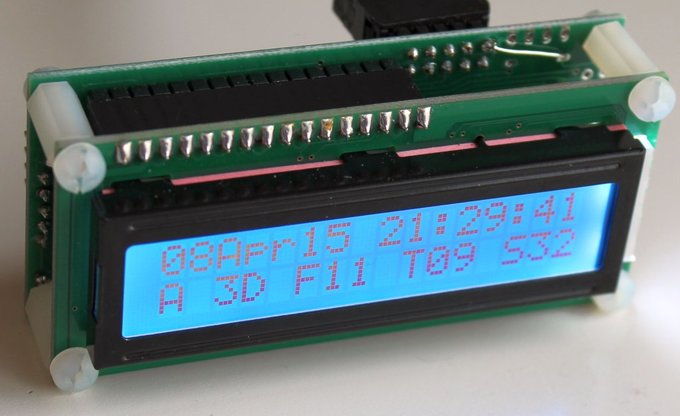

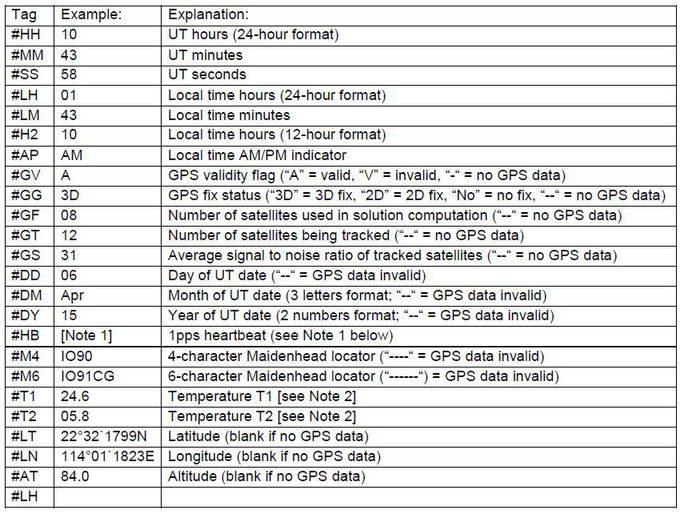

GPS Clock은  Menu Botton 으로 Program이 가능하며 다양한 기능을 Display 할수 있습니다.

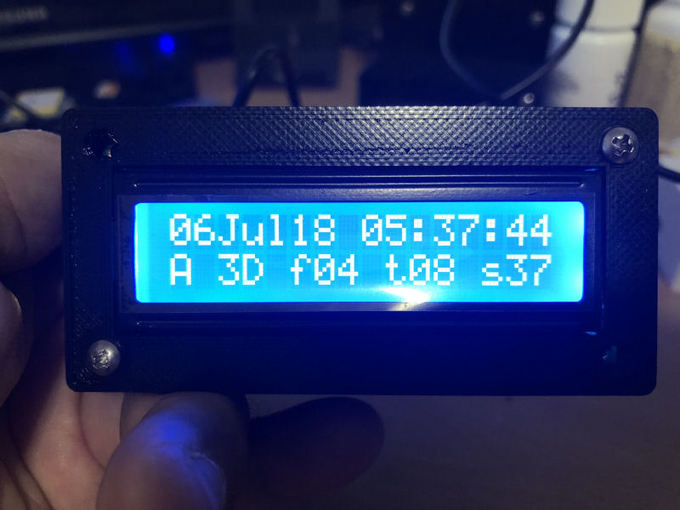

예:UTC, Local Time, GPS Satus,Number of Satellite used,Grid Location, Temperature (Option), Latitude,Longitude,Altitude Display, etc.

Operation Manual : http://qrp-labs.com/images/clockkit/clock_operation1.01.pdf

*** 조립 후 Tip !

* Power 5V 를 입력후  R1을 조종하여 LCD Contrast 를 맞춰 주시기 바랍니다.

처음 사용시 LCD Contrast 가 맞지않아 글씨가 보이지 않을 경우가 있습니다.

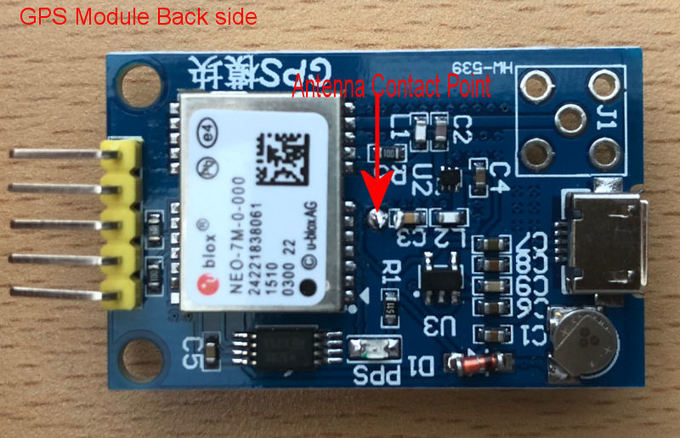

* 외부 안테나를 사용할 경우는  문제가 없지만 Internal 안테나 (Patch Antenna)를 사용할 경우

수신감도가 떨어지는 경우가 있습니다. Gps Module 뒷면에 antenna contact 부분을

다시 한번 Soldering해서 문제를 해결 했습니다.

 ***  조립후 꼭 확인 하세요 ***

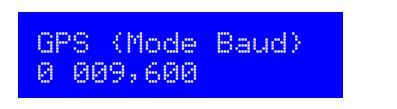

 Clock  Menu에서 - GPS (Mode Baud)

LCD Diaply 에  0 009,600  이 나오면  첫번째 0을 1로 바꾸어 줍니다.

0 은 GPS 수신 OFF , 1은 GPS 수신 ON 입니다.
